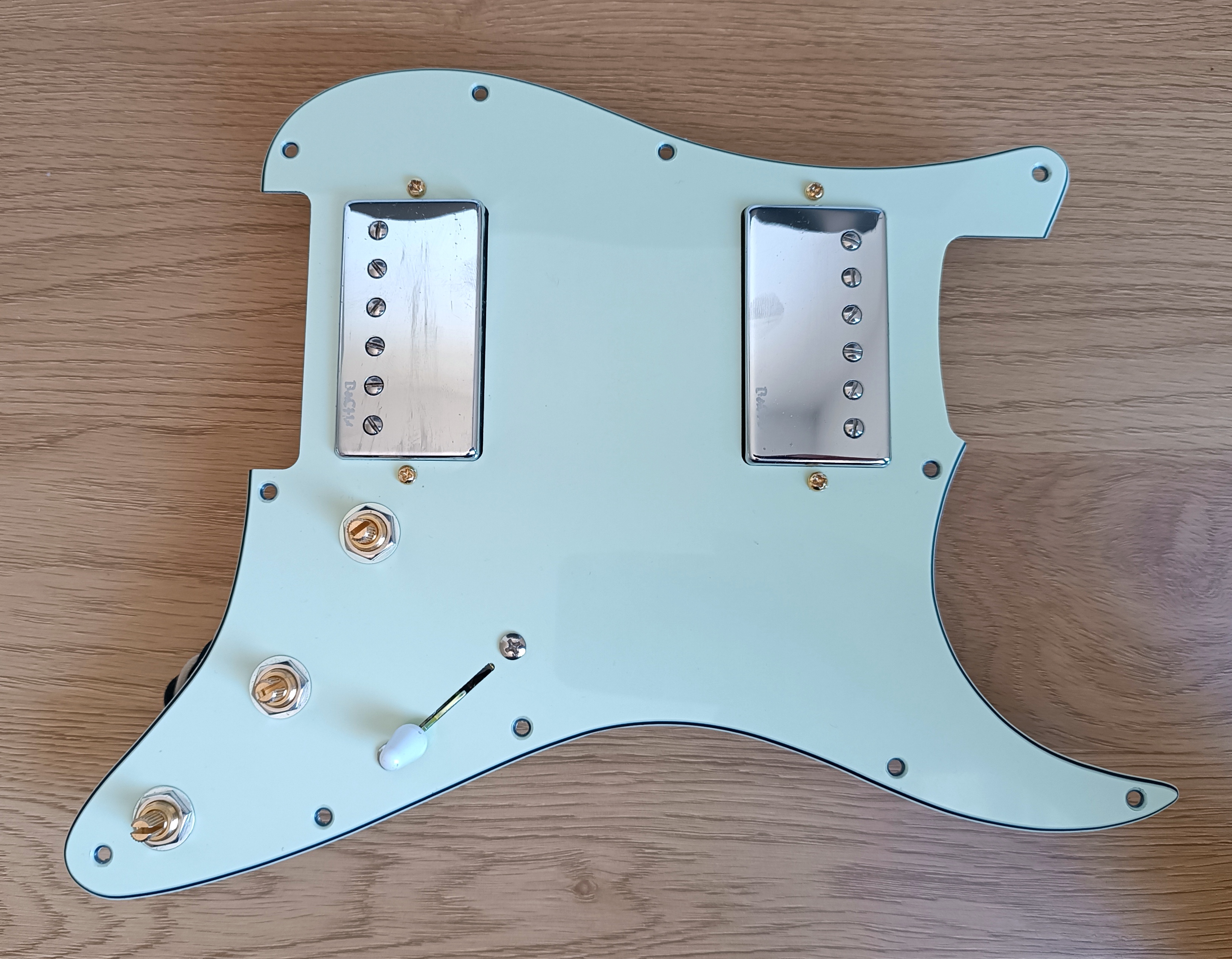

HH Stratocaster se Super Switchem

Elektronika pro Stratocaster se dvěma humbuckery s kombinacemi sériového, paralelního a Out of Phase zapojení.

Výše zmíněné kombinace by šlo dosáhnout i pomocí různých přepínačů nebo Push/Pull potenciometru. Nicméně se Super Switchem nabere ovládání větší elegantnosti.

Out of Phase je změna fází na snímači, tedy prohození vodičů. Jelikož měl snímač pouze dva vodiče, tak bylo zapotřebí snímač rozebrat a upravit. U těchto snímačů jde konec cívky k zemi společně s krytem a základnou snímače. Když pouze otočíte fázi, tak kryt nebude stínit a bude to dělat neplechu.

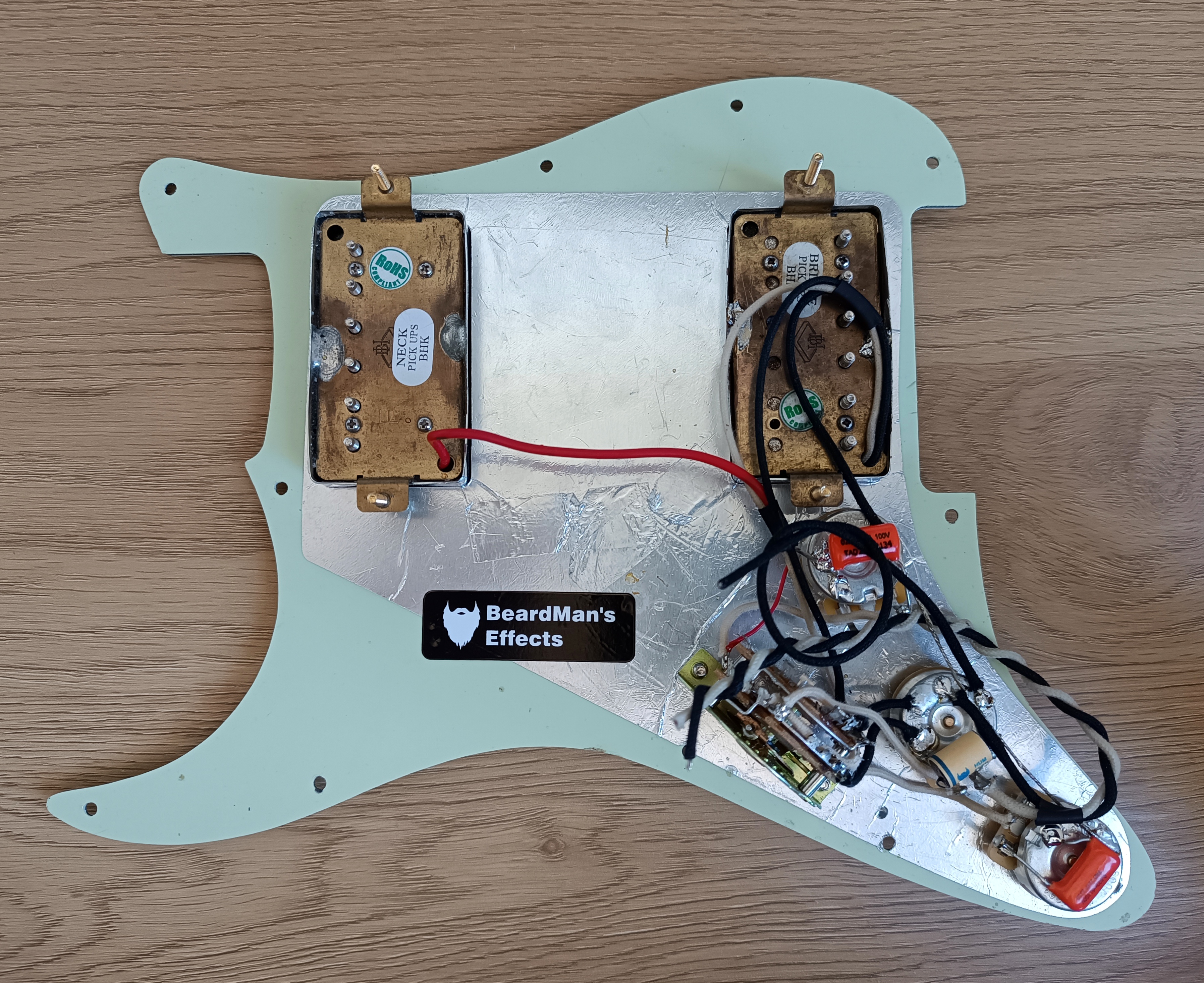

Takže byl snímač upraven a nyní má tři vodiče. Dva, které vedou k cívkám a jeden, který uzemní kryt a základnu snímače.

Jaké tedy byly požadované kombinace?

1. Krkový
2. Krkový + kobylkový Out of Phase
3. Krkový + kobylkový v sérii
4. Krkový + kobylkový paralelně
5. Kobylkový

Zároveň byl požadavek na jiné rozmístění ovládání. Horní a spodní potenciometry jsou tónové clony a prostřední je pro hlasitost.

Parametry a specifikace:

• Snímače: Bach
• Potenciometry: CTS A500k

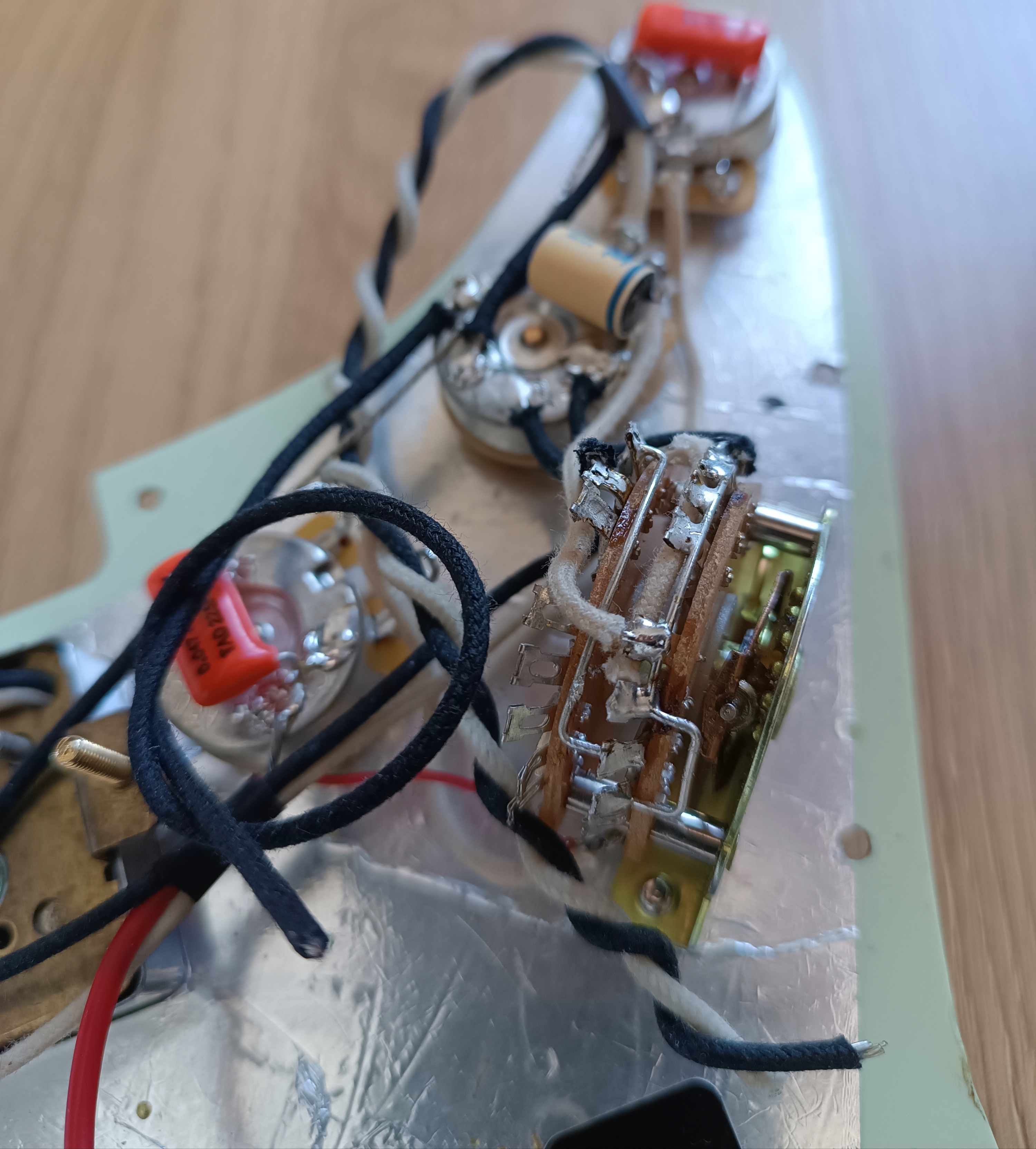

• Přepínač: Super Switch
• Kondenzátor: 22nF a 47nF
• Jack: Switchcraft
• Treble Bleed
